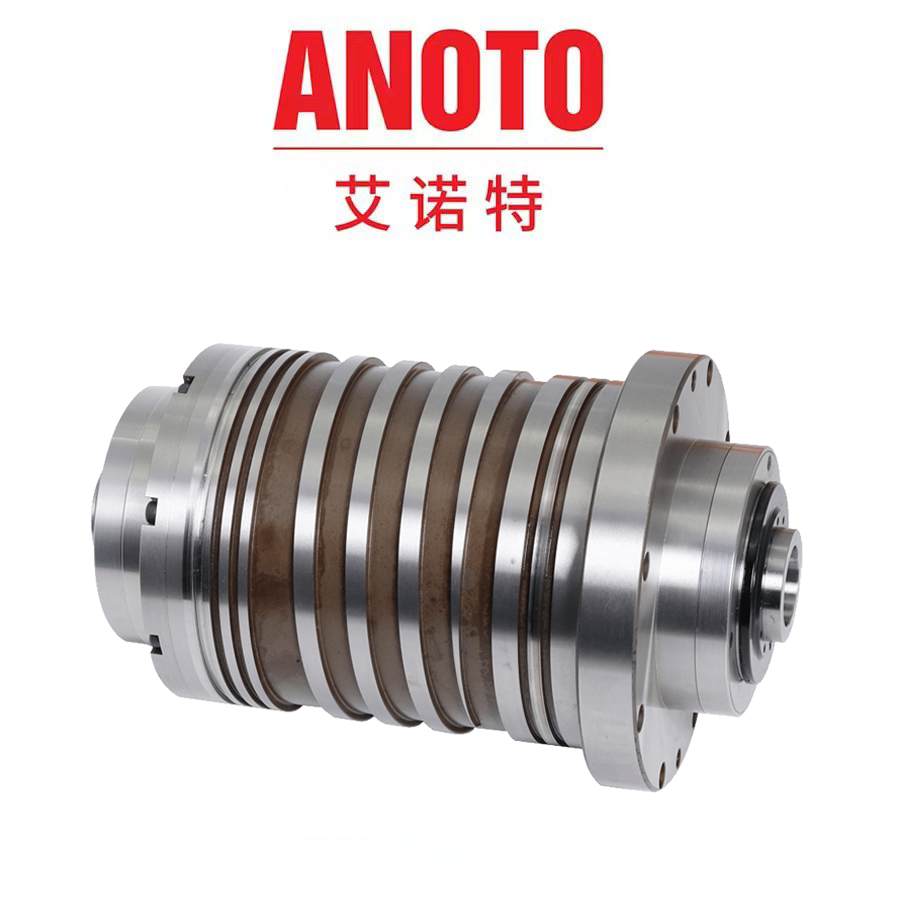

工具磨床手动换刀永磁同步电主轴
主轴销售：孟先生 13951588600
主轴维修：张先生 13961709597
主轴型号Spindle Type | 单位 | A140F-10E50 | A140F-10E402 (双头) | A150F-10E50 | A150F-10E502 (双头) | |
外型 Model | 套筒外径Housing diameter | mm | 140 | 140 | 150 | 150 |
主轴总长Total length | mm | 293 | 272 | 333 | 336 | |
重量Approx.weight | kg | 15 | 13 | 20 | 20 | |
法兰安装Flange mounting | Yes | Yes | Yes | Yes | ||
安装方向Operation position | V/H | V/H | V/H | V/H | ||
润滑 Lubrication | 油脂grease | Yes | Yes | Yes | Yes | |
油气Oil/air lubrition | / | / | / | / | ||
最高转速Max.speed | rpm | 10000 | 10000 | 10000 | 10000 | |
电机 Motor | 功率Power | kw | 13.5 | 6.5 | 16 | 16 |
扭矩Torque S1100%(T) | Nm | 14 | 11 | 38 | 38 | |
电压Voltage | V | 380 | 380 | 380 | 380 | |
额定电流Current | A | 26 | 12 | 30 | 30 | |
最高频率Max.frequency | Hz | 500 | 500 | 667 | 667 | |
电机极数Pole | 6 | 6 | 8 | 8 | ||
旋转方向Rotation direction | 正/反 | 正/反 | 正/反 | 正/反 | ||
配套驱动器功率Driver power | kw | 15 | 7.5 | 18.5 | 18.5 | |
夹持规格 Clamping System | 换刀方式Tool change | 手动 | 手动 | 手动 | 手动 | |
刀柄规格Taper size | HSK-E50 | 两端HSK-E40 | HSK-E50 | 两端HSK-E50 | ||
夹持刀具最大尺寸Tool dimensions | mm | / | / | / | / | |
辅助设备 Equipment | 主轴松刀压力Tool release pressure | MPa | / | / | / | / |
换刀吹气Taper cleaning | MPa | / | / | / | / | |
气封Front seal | MPa | 0.4 | 0.4 | 0.4 | 0.4 | |
编码器Encoder | 无 | 无 | 无 | 无 | ||
冷却系统功率Cooling power | kw | 2.5 | 2.5 | 2.5 | 2.5 | |
冷却方式Cooling system | 水/油 | 水/油 | 水/油 | 水/油 | ||
刀具位置传感器Tool position sensor | / | / | / | / |
