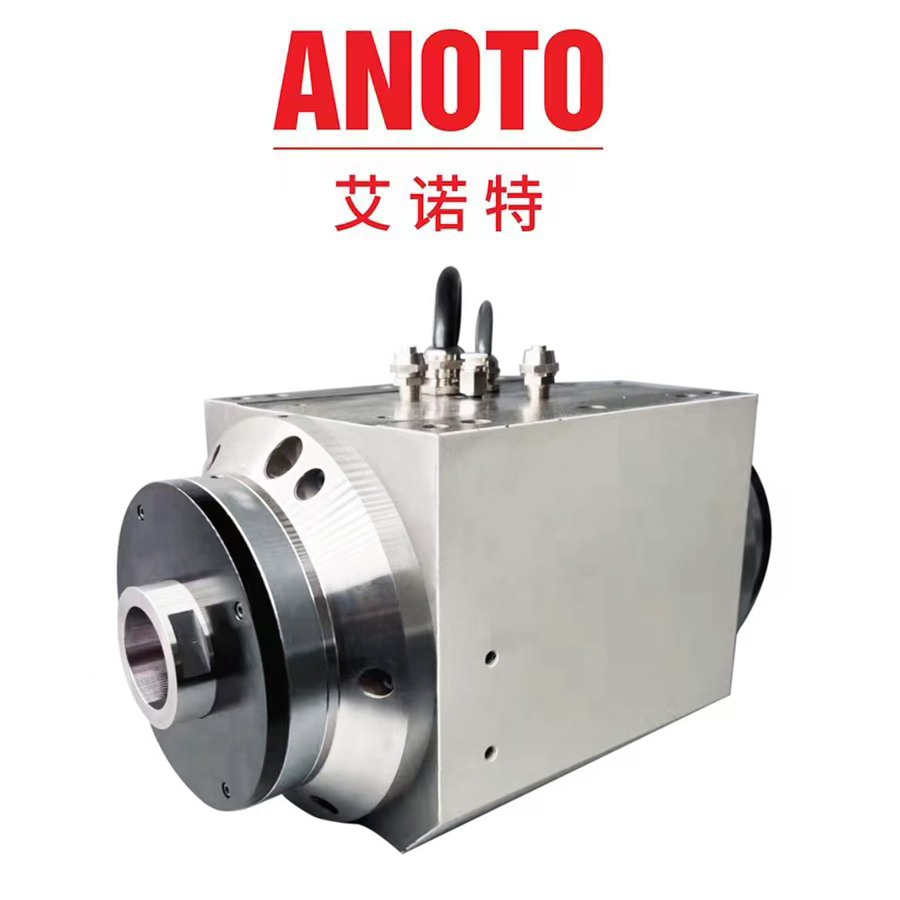

工具磨床手动换刀永磁同步电主轴
主轴销售：孟先生 13951588600
主轴维修：张先生 13961709597
主轴型号Spindle Type | 单位 | A150F-9SE50 | A150F-8SE502 | A165X165 -8SE502 | A170X170 -8SE502 | A200X200 -8SE502 | |
外型 Model | 套筒外径Housing diameter | mm | 150 | 150 | 165方型 | 170方型 | 200方型 |
主轴总长Total length | mm | 385 | 295 | 320 | 264 | 335 | |
重量Approx.weight | kg | 40 | 15 | 30 | 30 | 40 | |
法兰安装Flange mounting | Yes | Yes | 平面 | 平面 | 平面 | ||
安装方向Operation position | V/H | V/H | V/H | V/H | V/H | ||
润滑 Lubrication | 油脂grease | Yes | Yes | Yes | Yes | Yes | |
油气Oil/air lubrition | / | / | |||||
最高转速Max.speed | rpm | 9000 | 8000 | 8000 | 8000 | 8000 | |
电机 Motor | 功率Power | kw | 16 | 12 | 7.5 | 22 | 30 |
扭矩Torque S1100%(T) | Nm | 38 | 23 | 15 | 42 | 57.3 | |
电压Voltage | V | 380 | 380 | 380 | 380 | 380 | |
额定电流Current | A | 30 | 22 | 14 | 41 | 57 | |
最高频率Max.frequency | Hz | 600 | 533 | 533 | 533 | 533 | |
电机极数Pole | 8 | 8 | 8 | 8 | 8 | ||
旋转方向Rotation direction | 正 | 正 | 正 | 正 | 正 | ||
配套驱动器功率Driver power | kw | 18.5 | 15 | 7.5 | 22 | 30 | |
夹持规格 Clamping System | 换刀方式Tool change | 手动 | 手动 | 手动 | 手动 | 手动 | |
刀柄规格Taper size | HSK-E50 | 两端HSK-E50 | 两端HSK-E50 | 两端HSK-E50 | 两端HSK-E50 | ||
夹持刀具最大尺寸Tool dimensions | mm | / | / | / | / | / | |
辅助设备 Equipment | 主轴松刀压力Tool release pressure | MPa | / | / | / | / | / |
MPa | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | ||
换刀唉封Tarpait stealning | MPa | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | |
编码器Encoder | / | / | / | / | / | ||
冷却系统功率Cooling power | kw | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
冷却方式Cooling system | 水/油 | 水/油 | 水/油 | 水/油 | 水/油 | ||
刀具位置传感器Tool position sensor | / | / | / | / | / |
